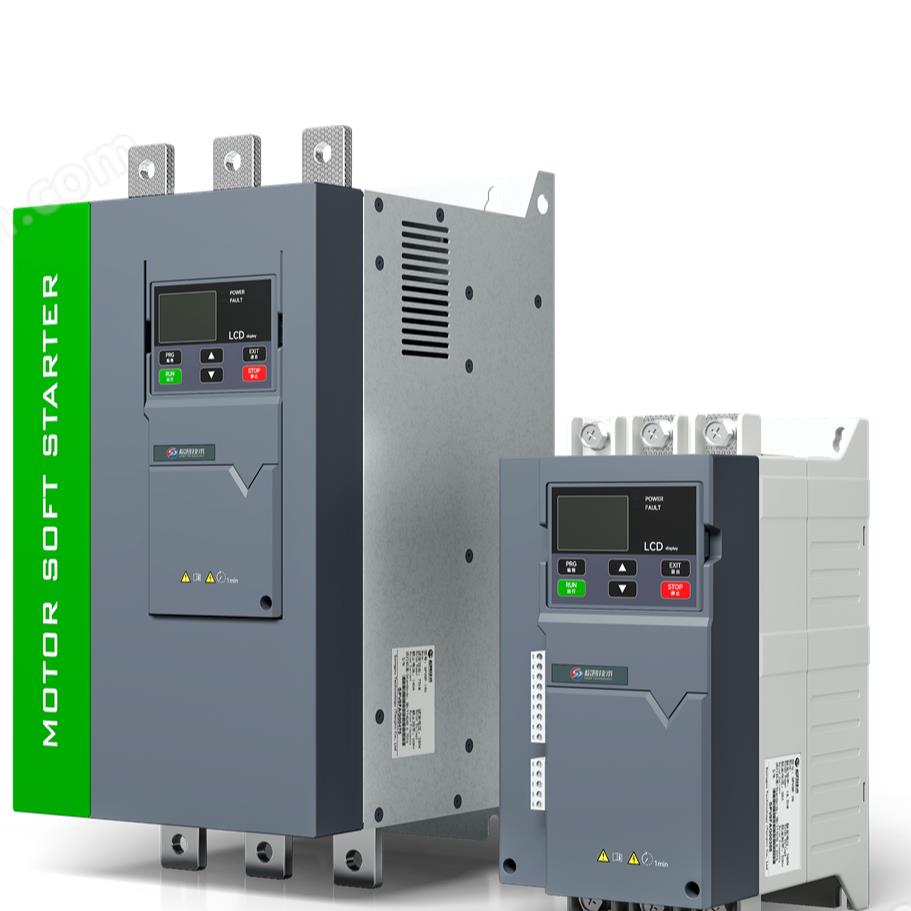

SPV8R系列電機智能軟起動器功率18.5KW,電流38A,外形尺寸106*241*182。為低壓電機的控制提供了結構緊湊、穩定可靠的軟起動解決方案。它具有豐富的用戶接口,模塊化的設計,可滿足現代工業對中小型風機、泵類通用機械的起動需求,廣泛應用于電力、冶金、礦山、建材、石化和市政等行業。
SPV8R 系列電機軟起動器的工作原理:采用三對反并聯的晶閘管串接于交流電機的定子回路上。利用晶閘管的電子開關作用,通過微處理器控制其觸發角的變化來改變晶閘管的開通程度,由此來改變電動機輸入電壓大小,以達到控制電動機的軟起動目的。當起動完成后軟起動器輸出達到額定電壓。在線式將持續繼續觸發晶閘管,使電機保存正常工作。
一、功能特點
1、多種起動方式:通常具有限流起動、電壓斜坡起動、突跳 + 限流起動、突跳 + 電壓斜坡起動、電流斜坡起動、雙閉環起動等多種起動方式,可根據不同的負載特性進行選擇,以實現最佳的起動效果。
2、軟停車功能:支持軟停車功能,通過逐步降低電壓實現平穩停機,能夠消除水錘效應,保護管道系統和機械設備,減少停機時的機械沖擊。
3、完善的保護功能:具備過電流保護、缺相保護、三相電流不平衡保護、過熱保護、電機過載保護、過壓保護、負載短路保護等多種保護功能,可有效保護電動機及相關生產設備的使用安全。
4、智能控制與監測:采用高性能單片機和數字邏輯控制技術,具有很強的抗干擾能力。自帶標準的 RS485 接口和 ModBus 協議,可實現遠程控制和監測。同時采用 4X8LCD 液晶顯示器,參數修改、操作簡便直觀。
5、節能運行模式:具有智能旁路控制功能,在電機達到額定轉速后,自動切換至旁路接觸器供電,可降低軟起動器功耗。當負載率 < 40% 時,還可自動降低輸出電壓至 80% 額定值,實現輕載節能。
二、技術參數
1、過熱保護:溫度升至 80℃±5℃時保護動作,當溫度降至 55℃時(最低),過熱保護解除。
2、欠壓保護:保護范圍一般為額定電壓的 40%-90%,低于設定值時保護動作。
3、過壓保護:保護范圍通常為額定電壓的 100%-130%,高于設定值時保護動作。
4、電機欠載保護:保護范圍為電機額定電流的 10%-90%,動作時間為 5 秒 - 90 秒。
三、結構設計
1、采用在線運行方式,也可通過撥碼開關選擇為旁路接觸器運行方式。
2、風機風冷,結構緊湊,無需加裝交流接觸器,節省安裝空間。
3、三相開關電源供電,電壓工作范圍廣,散熱風扇 24V 電源輸出控制,穩定電壓,恒定轉速。
